一、概况
KYN10-40.5型金属铠装移开式开关设备是我公司研制的适合国情的产品。广泛适用于三相交流50Hz，额定电压40.5kV的单母线及母线分段的电力系统，作为发电厂、变电所及工矿企业的配电室接受分配电能之用。并对电路具有控制、保护和监测等功能。开关柜除广泛用于一般电力系统外，还可使用于具有频繁操作的电力线路中。
二、特点
1 、采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积；
2、开关柜柜体选用优质冷轧钢经数控钣金加工成形后，通过高强度螺栓螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺；
3、可配用南洋电器厂ZN85-40.5真空断路器和法国施耐德SF1、SF2型及阿尔斯通FP系统六氟化硫断路器，以满足不同用户的需求；
4、开关柜各功能小室均采用金属板封隔，并设有独立的压力释放通道；
5、断路器、接地开关等操作均可在开关柜关闭情况下进行，即可实现关门操作；
6、开关柜的结构适应性强，主接线方案可达到198种以上，能满足不同用户需要；
7、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置，“五防”功能齐全，安全可靠。
三、标准
GB3906-1991《3~35KV交流金属封闭开关设备》
GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》
IEC60298：1990《额定电压 1kV 以上 52kV 及以下交流金属封闭开关设备和控制设备》标准。
四、应用领域
本产品广泛应用于发电厂、变电所及工矿企业、高层建筑的变配电中，作为接受和分配电能之用，并对电路实行控制、保护和监测。
五、环境
（1）周围空气温度：-15℃～+40℃；
（2）海拔高度：1000m及以下；
（3）湿度条件：
日平均值不大于95%，水蒸气压力日平均值不超2.2kPa；
月平均值不大于90%，水蒸气压力月平均值不超1.8kPa。
（4）地震烈度：不超过8度；
（5）没有腐蚀性或可燃性气体等明显污染的场所。

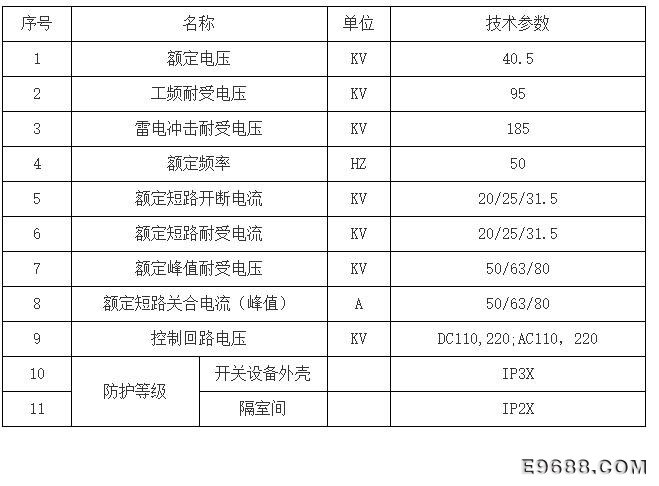

六、技术规范
