一、产品简介
复合屏蔽绝缘管型母线是：用聚合物将管型（铜或铝）导体连同导体屏蔽、绝缘、绝缘屏蔽等挤包成
型的组合体，来实现母线的导通电流和屏蔽绝缘的作用。
主要原料选材：导体——紫铜硬质管（特别定制），内屏、外屏——三元乙丙橡胶，金属屏蔽层——
铝箔（特别定制），外护套——聚稀烃高聚物绝缘。
核心技术：国内首家真正三层共挤技术——挤出质量保证，内外屏蔽和绝缘之间的界面贴合紧密无间
隙，大大提高了绝缘管型母线的性能：绝缘管型母线接续技术——采用屏蔽筒型接头使产品实现正真意义
的全绝缘，获得国家四项发明专利。
二、绝缘管型母线优势
>>>载流量大
管形导体采用铜管为主导体，表为圆形表面，电荷分布均匀，适合大电流工作回路，最高额定电流可达12000A。
>>>散热性能优、集肤效应低
母线导体为空心，两端开有通风孔，内有风道风冷，管型导体集肤效应系数低，集肤系数Ky≦1，单位截面
的有效载流量提高，从而损耗大大小于传统矩形导体。
>>>机械强度高、抗电气震动能力强
产品主体允许应力为常规矩形母线4 倍，可承受更大的短路电流，支撑跨距最大可达8 米。在可直接将管形
母线固定在钢构架或混领土支架上，具有很强的抗震动能力。
>>>绝缘性高、耐腐蚀性强
物绝缘护套，具有优良的电气性能和化学稳定性，损耗低，阻燃、耐老化，表面电气绝缘性能高，母线表面
电场分布均匀，采用铜箔作为屏蔽层。可直接通过电缆沟和电缆夹层。
>>>可靠性高、使用寿命长
管形母线的每相是封闭屏蔽绝缘，每段单独接地，根除了外界潮气、灰尘以及外物所引起的接地和相间短路
问题。在恶劣的条件下－40℃～＋40℃，使用寿命≧50年。
>>>安装方便、免维护
管形母线一次安装成型，连接方便，终身免维护。

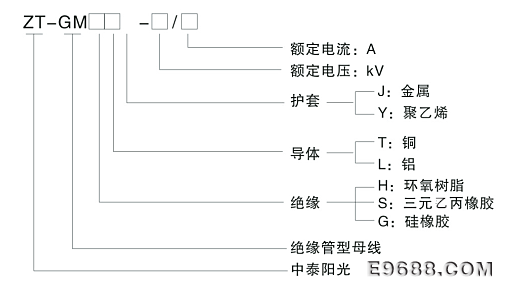

三、产品型号
复合屏蔽绝缘管型母线已覆盖220/380V、6/10kv、8.7/15kv、12/20kv、26/35kv、64/110kv

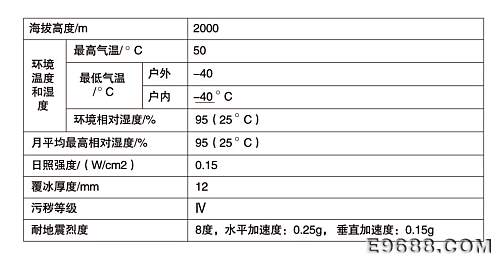

四、使用环境
五、技术参数

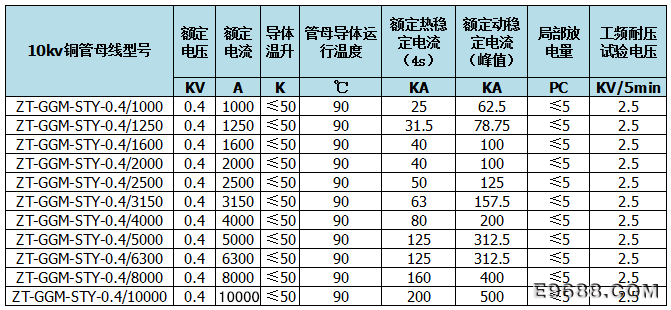

220/380（400）V复合屏蔽绝缘管型母线
6/10（12）kv，8.7/15（17.5)kv支柱绝缘管型母线

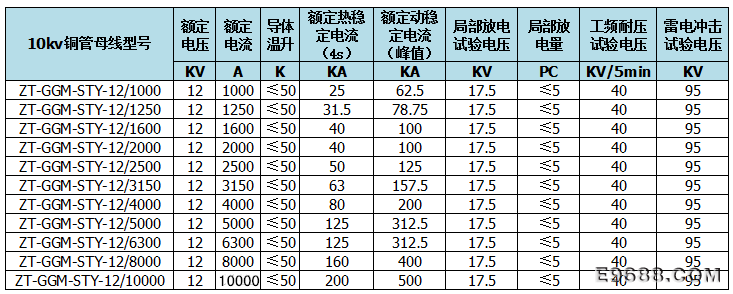

6/10（12）kv，8.7/15（17.5)kv复合屏蔽绝缘管型母线
26/35（40.5）kv支柱绝缘管型母线

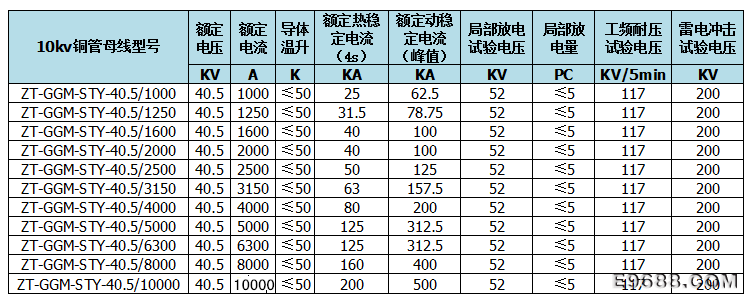

26/35（40.5）kv复合屏蔽绝缘管型母线

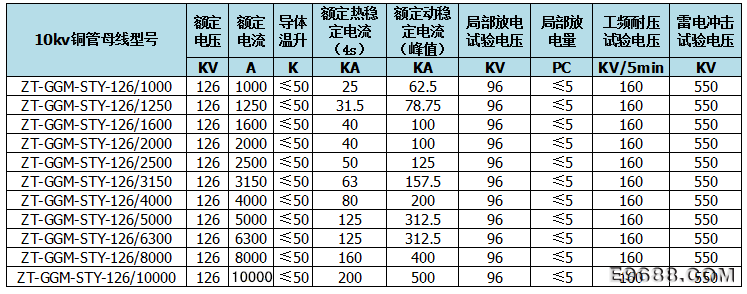

64/110(126)kv复合屏蔽绝缘管型母线
